Reprise du message précédent

comme dit Jybz c'est pas exploitable !
Il faut la photo du bloc complet !

j'y travaille
ma vue baisse salement, je cherche quelqu'un pour me le lire ...

Bonjour,

Sur la photo, il me semble lire la référence 677764-003 ( référence HP).

Une recherche sur partsurfer.hp.com ( site qui liste les pièces HP) semble confirmer que c' est une alimentation de 200W. Une recherche sur la référence devrait permettre de trouver une étiquette/image indiquant la tension et l' ampérage délivrée par l' alimentation ainsi que l' orientation des bornes + et - .

Par contre, selon partsurfer, c' est une alimentation utilisée dans un hp envy 14 monitor !

La recherche inverse sur elitebook workstation nécessite d' avoir le part number (P/N), présent sur une étiquette sur le portable (éventuellement caché sous la batterie), pour déterminer le modèle exact ( et donc la référence de l' alimentation associée à ce modèle).

Édité par nic80 Le 06/11/2018 à 20h25

Merci nic80, j'ai fait la recherche avec la référence que tu as donné :

Sur cette image, on a les références "électriques" du chargeur :
19,5V
200W (ou P=U*i => P/U=I 200/19.5=10,256 A soit 10,3A comme ils l'ont écrit)
et le pôle + est "dans" la prise Jack, le pôle - est à l'extérieur (l'image des trois cercles liés, sous la référence 50-60Hz)

Voilà, pour le chargeur.
Ensuite, il faut savoir ce que l'ordinateur à besoin. On peut le retrouver si on a la référence exacte de l'ordinateur comme l'a dit nic80.

Édité par Jybz Le 06/11/2018 à 20h58

oula , elle douille cette alim ! ... même sa remplaçante !

dites, 19.5V pour 10.3 A ... c'est un grille pain ton portable !

Bonjour,

Une recherche sur la référence de remplacement, indique que celle ci est utilisée dans plus de 200 produits dont des Elitebook mobile workstation !

http://partsurfer.hp.com/Search.aspx?searchText=693708-001

Donc je pense que le portable a bien besoin d' une alimentation de 200W ( après il faut bien alimenter la carte graphique ! ).

bon je me suis battu avec mon APN qui n'etait pas reconnu ... (et vu les posts sur le sujet ca a l'air normal sur mageia )
bref j'ai reussi a sortir les photos de l'APN

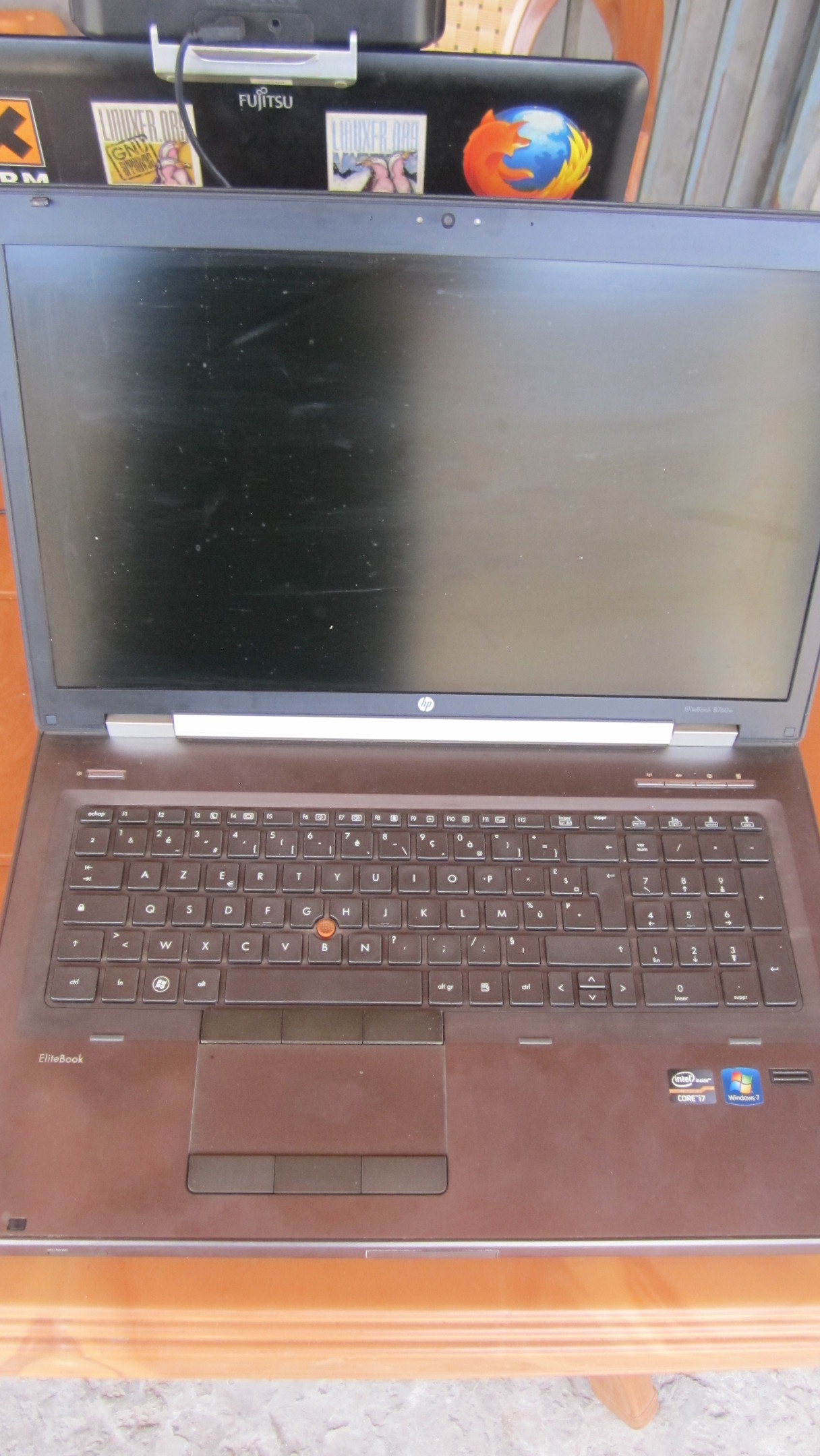

la c'est en HD

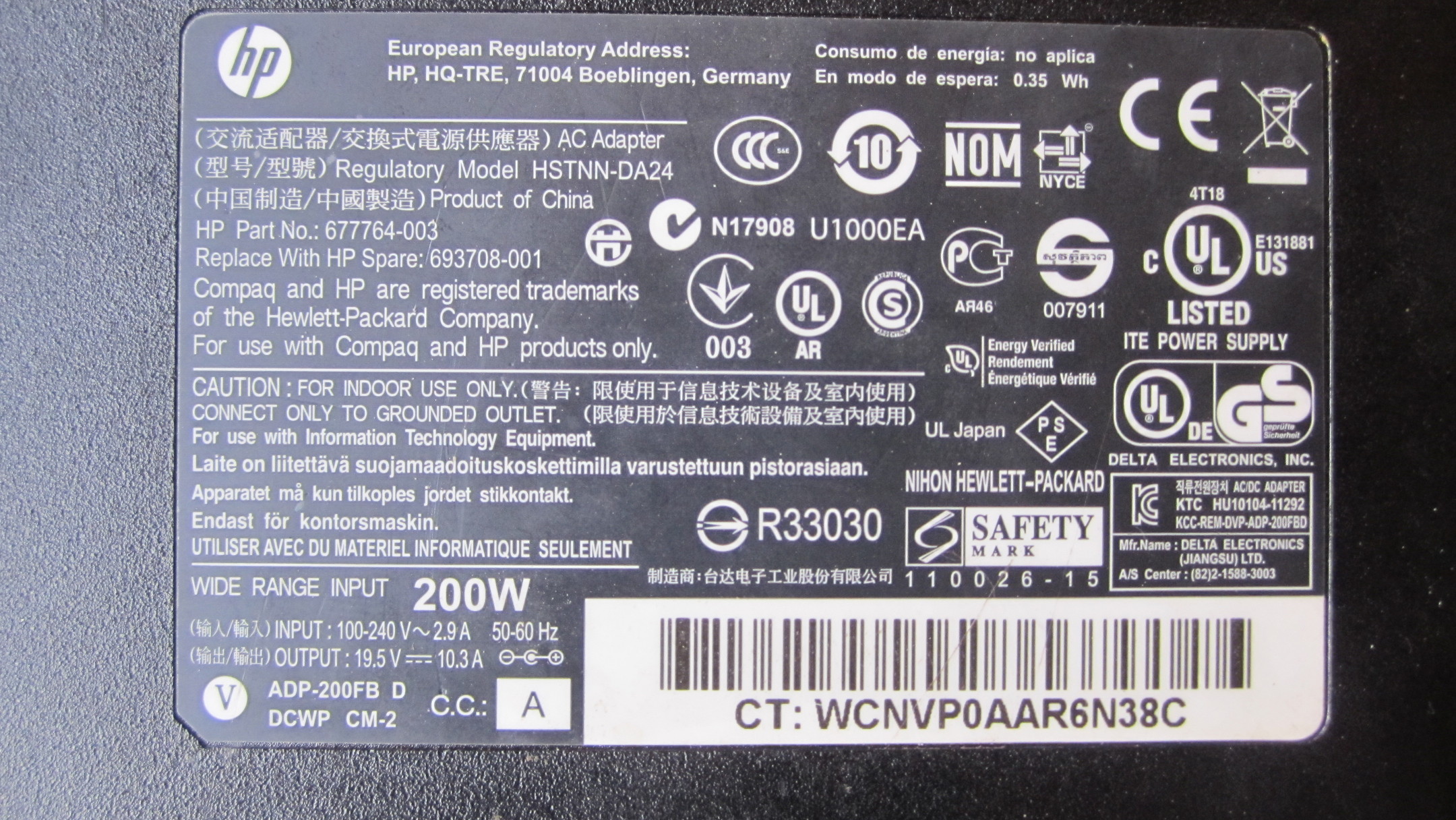

l'alim

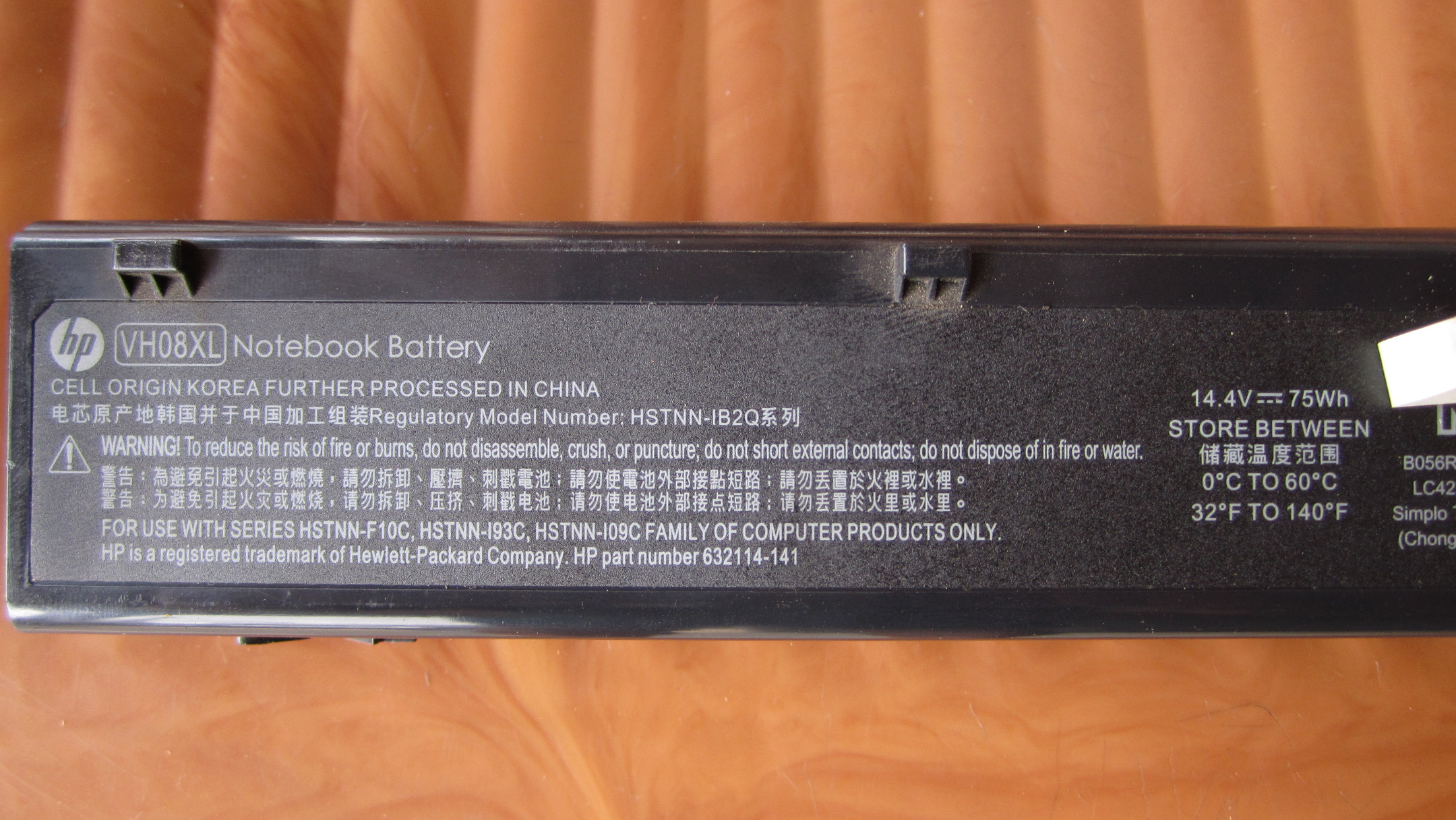

la batterie

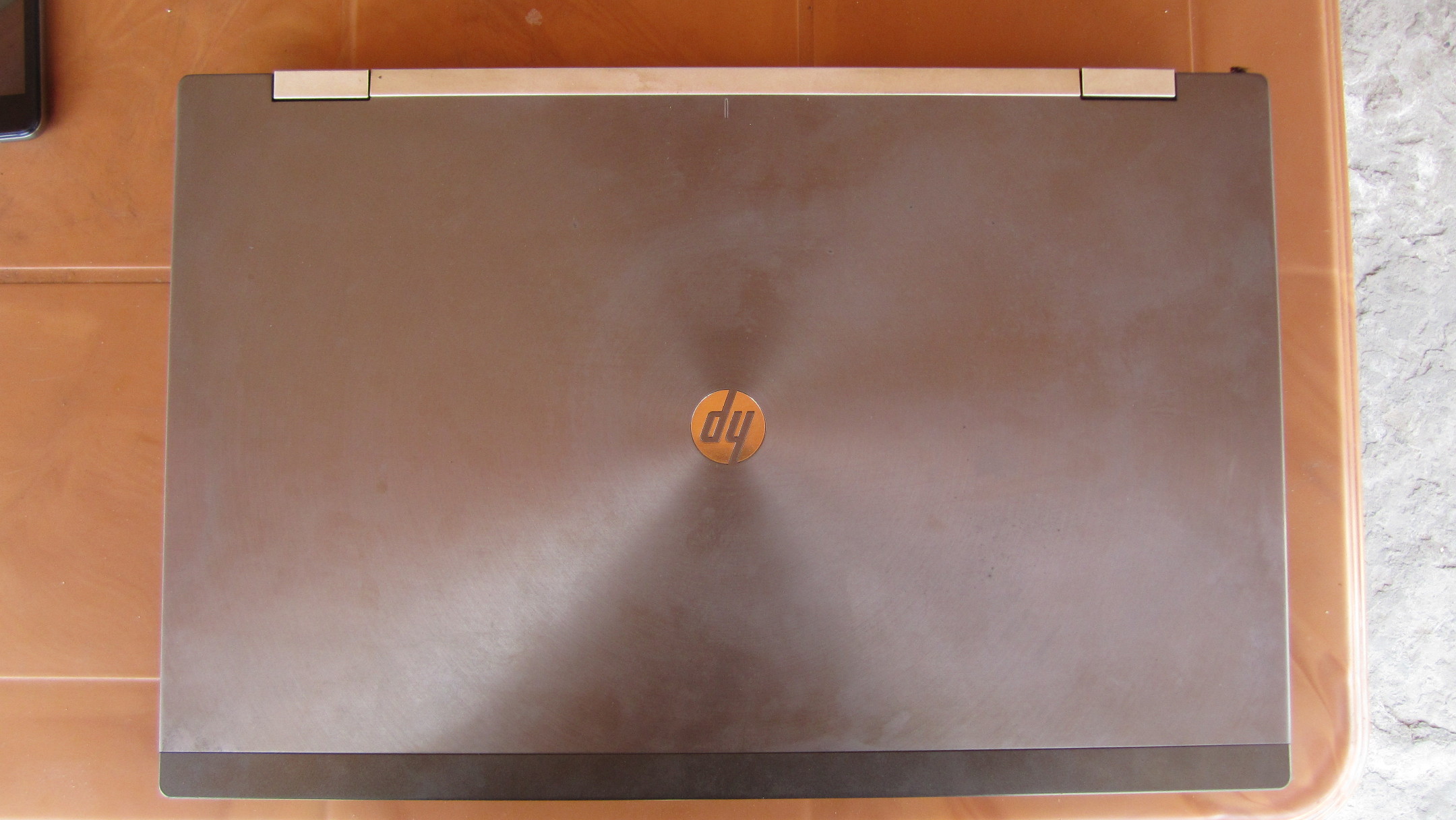

On peut avoir une photo du dessous du PC aussi

vivi

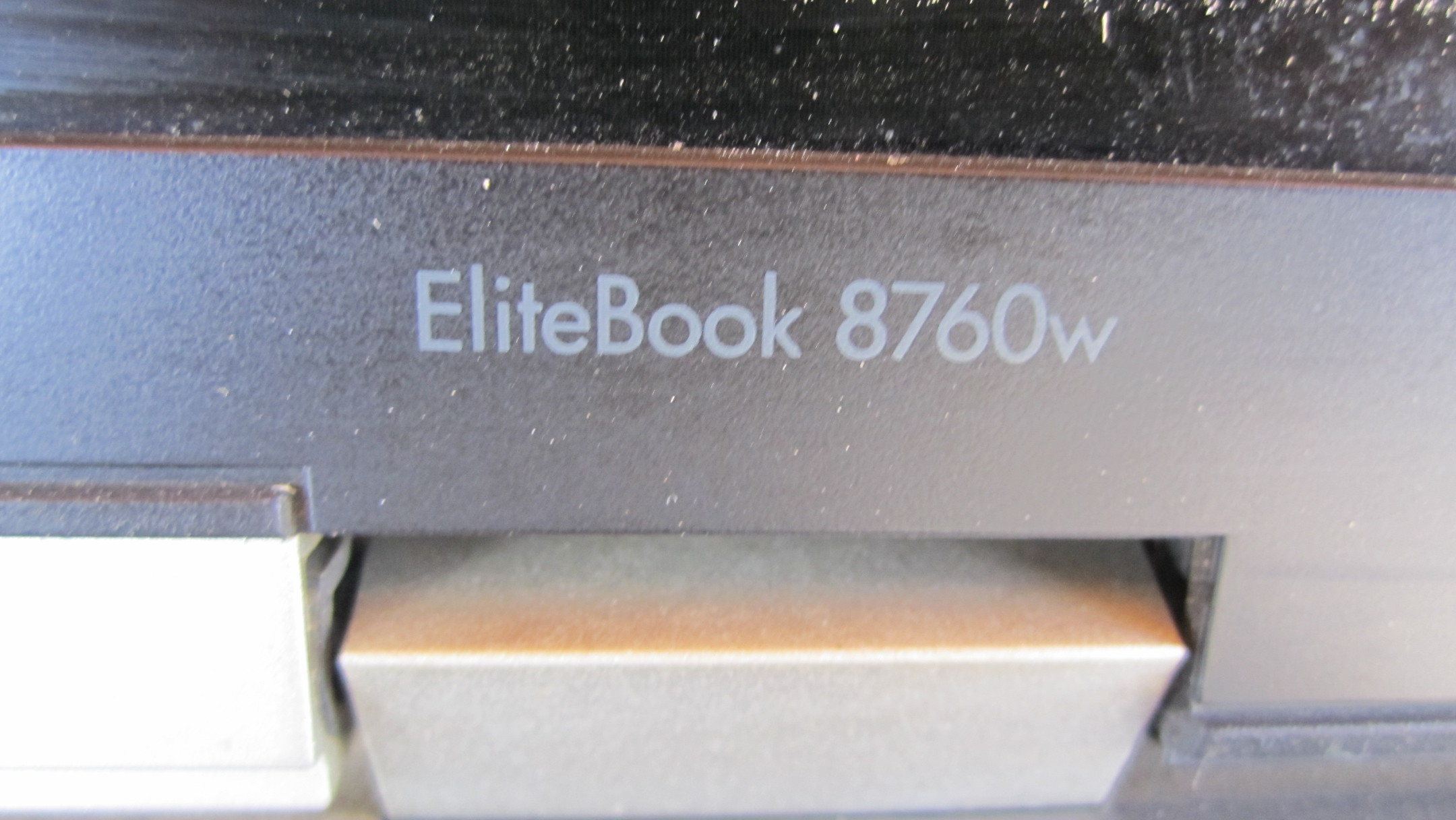

et bonus la ref

Bien, la belle référence de devant suffira, même si la référence complète est dessous l'ordinateur.
Je pense d'ailleurs que dessous, tu auras les références électriques du PC, avec la tension, la puissance ou le courant.
Je vais brièvement chercher si on trouve sur internet, mais je ne passe pas 5mn.

J'ai trouvé ça, c'est assez intéressant :
https://support.hp.com/hr-en/document/c02863326


Traduction : en moyenne, une petite alimentation de plus de 45W suffit, mais, il peut consommer jusqu'à 200 ou 230W en fonction de ce que tu fais.
Exemple : Tu calcules des sommes de hash pour retrouver un mot de passe en brute-force avec tous tes processeurs, tu lances une vidéo 4K pour bien faire tourner ta carte graphique, et tu graves un DVD, avec un volume à fond, la luminosité de l'écran à fond et tu viens de mettre en charge la baterie qui est vide, maintenant là tu consommeras 200W pendant une bonne vingtaine de minutes à faire chauffer l'alimentation. Si l'alimentation est petite, 50W, elle fondra. Elle fera même peut-être de la lumière !

Il y a t'il d'autre trucs à péter ?

Je confirme, il te faudrait une alim de 200W avec le - à l'extérieur du Jack et une tension de 19,5V.
Tu peux aussi avec un oscilloscope regarder ce que l'alim te délivre.
Si ça tension reste stable sur différentes charges jusqu'à 200W, alors c'est pas un problème d'alim.

Sinon, il y a ça aussi :
http://www.academicshop.be/products_pdf/spb00273.pdf
Page 18,19

pfff j'ai lu moi, pas


bref oui c'est la bonne notice, merci deja je garde ca dans le dossier qui va bien

donc je pense qu'il crash des que tu lui demande plus de 45W

bon ben nouvelle alim ... on va demander au pere noel
