Bonjour,

Je souhaite discuter avec vous d'électronique.

Je réalise un petit projet, et j'aurais besoin d'alimenter un élément 12V, 0.9A.

J'ai actuellement utilisé un port USB 2.0 pour raccorder mon dispositif. Il s’agit d'un ventilateur pour effectuer des tests.

Je sais qu'un port USB 2.0 délivre 5V, 500mA.

Mon ventilateur tourne, à vitesse réduite.

Ma question : En branchant actuellement un équipement USB de plus fort voltage et ampérage ne va-t-il pas "crâmer" à la longue mon port USB ?

Quelles seraient mes alternatives pour brancher de manière sûre deux ports USB en série pour avoir 10V, 1A ? Et est-ce possible ?

Bonsoir,

La loi fondamentale en courant continu U=RI nous apprend que ton ventilo a une résistance de 13,3 ohm. (U/I)
Donc, si tu le branches en 5V, le courant consommé est de 0,375 A, comme l'USB permet 0,5A, il ne craint rien.

Pour disposer de 10 V /1A à partir de plusieurs prises USB n'est pas facile, notamment le 10 V. Par contre si tu peux utiliser 2 prises USB, rien ne t'empêche d'utiliser l'une d'entre elles uniquement comme source d'énergie et raccorder ce câble USB au 12V du PC, voire à un connecteur libre de ventilo sur la CM.

PS, actuellement ton ventilo tourne, mais ne ventile rien.

Salut,

Je souhaite qu'il souffle de l'air, pas qu'il ventile comme un marteau

Actuellement, j'utilise en effet le port USB comme source d'énergie uniquement (2 des 4 fils).

je ne sais pas si mettre en "série" deux ports USB (comme on pourrait le faire avec 2 piles) peut être "dangereux pour la carte maman

A mon avis, je ne pense pas que ce soit possible. Mettre en série veux dire connecter le plus du premier au moins du second. Mais, il y a de forte chance que ceci fasse tout simplement un court-circuit

Salut papoteur,

oui, c'est bien ce que je "crains", bien qu'avec une pile il n'y ait pas de court-circuit.

Je n'ose pas essayer et je n'essaierai pas

Je cherche une autre solution.

Un court circuit, en effet car les deux USB viennent de la même alimentation, contrairement aux piles qui sont indépendantes.
Il te faut un convertisseur de tension, mais ce n'est pas simple.
http://www.linear.com/product/LT1172

Il serait plus simple, soit d'avoir des ventilos 5V soit d'alimenter à partir du secteur. Des blocs d'alimentation 240V/12V en 1A sont peu chers. (il y en a plein les déchèteries)

Autre chose à considérer, sur les portables, l'intensité dispo en USB est plutôt de 0,25A

Merci pour les liens lebarhon

Le but de la manœuvre serait de réaliser quelques systèmes portatifs, sans besoin d'alimentation externe (Lampe USB, Plateforme de refroidissement de PC, ventilateur d'été ...)

Pour le moment, cette création (ventilateur 12V 0.9A sur USB) me sert a évacuer la chaleur de mon meuble TV où se trouve mon serveur (une UC de récup) et faire profiter le salon de la chaleur évacuée par le serveur. Donc ce projet fait tourner l'instrument au ralenti, mais l'effet attendu est là, et du coup, c'est silencieux car sous alimenté.

Mais dans l'avenir, peut être aurais-je besoin de plus de voltage ou d'intensité...

Voilà que tu commence s à utiliser les bons termes.

Intensité et non ampérage. L'ampèrage concerne le calibre des dispositifs de protection.

Il te reste à utiliser tension à la place de voltage qui est le mot anglais.

Donc pour le moment, tu as le secteur à dispo (serveur, TV) et tu peux donc utiliser un bloc 220/12V

Pour l'avenir, doubler l'intensité avec 2 USB est possible et immédiat (aucun montage à prévoir). Mais si tu pars d'un portable compte 250mA par USB, il t'en faudra 4 pour 1A !

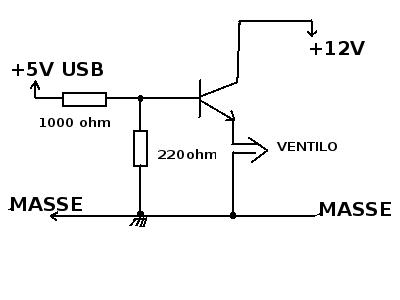

soyons large : 2 résistances, un transistor, ton ventilateur .
Pour les résistances : 1/4w
Pour le transistor : TIP29C TO-220 NPN
pour la pile 2 choix:
9V carrée ( légèrement sous alimenté -> moins de bruit )
12V bâton ( type télécommande ) moins d'intensité délivrée


Ton pb de port usb c'est que s'il envoie bien 0.5A= c'est que c'est sur demande il me semble
sinon, c'est 100 a 150mA .
Pour un convertisseur 5/12 la puissance de sortie = puissance d'entrée


[img]usb.jpeg[/img]


[img]usb1.jpeg[/img]

Édité par m@rco123 Le 07/10/2014 à 09h10

Tout dépend du la conception des alims des PC. Si elles ont toutes les deux le négatif à la masse, donc à la terre, tes deux alims ne sont pas indépendantes (flottantes) et tu as un court cirtcuit.

Salut,

En général, vouloir alimenter un montage avec un port USB est une mauvaise idée. Car même si cela reste possible pour les dispositifs les moins gourmands (clavier, souris, etc...). Les constructeurs par soucis d'économie, ont tendance à les alimenter au minimum. C'est ainsi que des gamins ont cramé l'USB de la neufbox d'une connaissance en voulant recharger leur baladeur numérique.

Maintenant, si tu souhaites pouvoir commander ton montage grâce à ton ordi, il te faudra doter le dispositif de son alimentation propre et intercaler un composant assurant l'isolation galvanique (transistor, relais, opto coupleur, ...) entre ton port USB et le ventilateur.

Sinon, pour ce qui est de l'utilisation de deux ports USB. Je ne sais pas trop comment sont câblés les cordons permettant ce genre de chose. Donc, je ne pourrais pas t'aider sur ce point.

Édité par Lord Casque Noir Le 07/10/2014 à 13h11
